Перфоратор GBH 5400 230 V 0611240061
Артикул: B0611240061
👁 217 просмотров

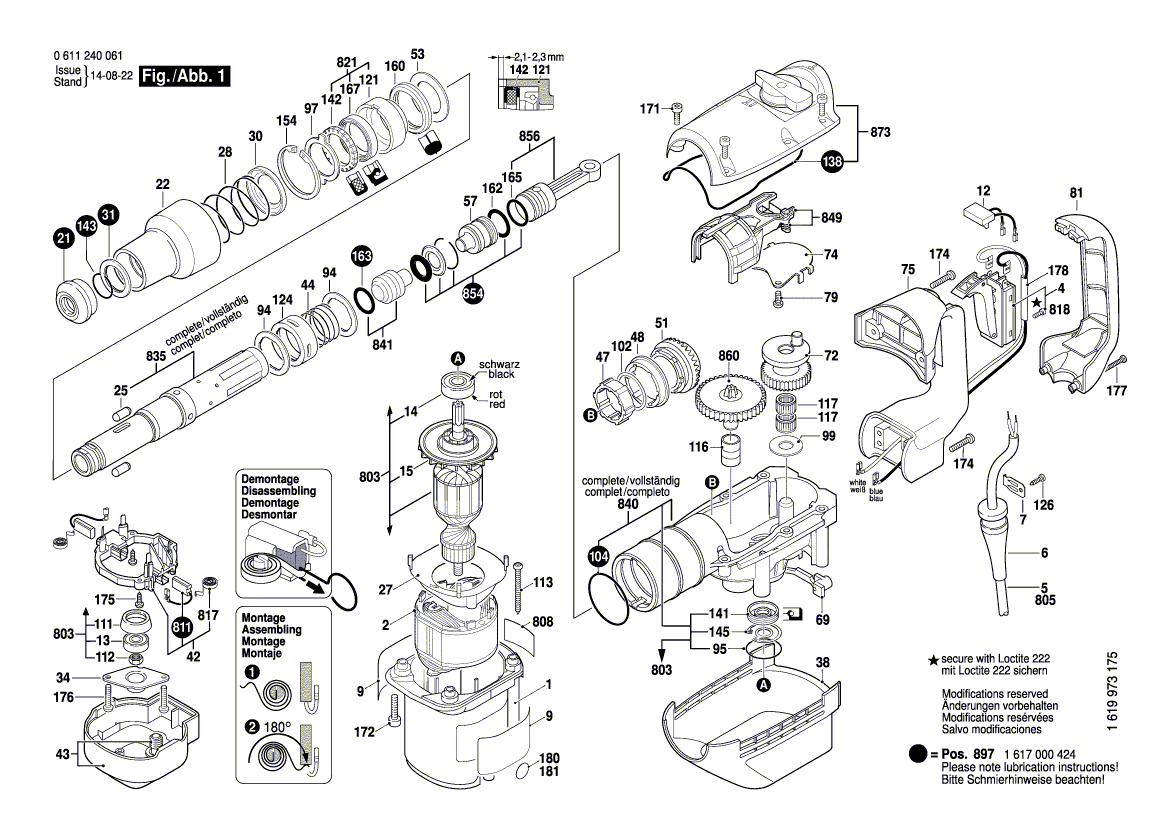

Запчасти для перфоратора Bosch GBH 5400 230 V (артикульный номер: 0611240061)
Инструкции по смазке продукта
| Позиция** | Описание | Инструкции | Смазочный материал | Количество |
|---|---|---|---|---|
| . | * если подшипник не смазан | Тюбик со смазкой Bosch 1615430002 | ||
| fuer Typ 11 318; 11 387; 11 388 | Маслобак с уплотнительной рамой для крышки редуктора | Масляная емкость для сервиса / ремонт с уплотняющей рамой для крышки редуктора. | Смазка 50 мл Bosch 1615437512 | 50ml |
| fuer Typ11 240;11 241;11 247;11 248 | Маслобак с уплотнительной рамой для крышки редуктора | Масляная емкость для сервиса / ремонт с уплотняющей рамой для крышки редуктора. | Маслобак Bosch 1615437511 | 50ml |
| 40,(840) | Корпус ударного механизма | После разборки молотка залить 60 мл. | Смазка Bosch 1615430019 | 50 ml |
| . | Перед завинчиванием крышки редуктора заправить масло. | Смазка Bosch 1615430019 | ||
| . | При выполнении сервиса без промытия деталей залить 40 мл. | Смазка Bosch 1615430019 | ||
| 56,(856),165 | Ударный поршень / шатун | Установить детали, ударный поршень опустить в масло до цилиндрического штифта. | Смазка Bosch 1615430019 | |
| 95,104,159, 161,162,165 | Круглое кольцо | * Смазать маслом / опустить в масло. | Смазка Bosch 1615430019 | |
| 3,(803) | Шестеренка якоря | Опустить в масло, смазать маслом. | Смазка Bosch 1615430019 | |
| 13 | Радиальный шарикоподшипник | Перед установкой фланца поз.34 нанести кольцо пластичной смазки. | Тюбик со смазкой Bosch 1615430002 | |
| 22 | Защитная гильза | Стальные и резиновые детали на диаметре 30 и 30,2 мм смазать пластичной смазкой. | Тюбик со смазкой Bosch 1615430002 | |
| 72 | Эксцентриковое зубчатое колесо | Опустить цапфу подшипника в масло. | Смазка Bosch 1615430019 | |
| 86 | Болт с прямоугольной головкой | При сборке смазать пластичной смазкой дополнительную рукоятку. | Тюбик со смазкой Bosch 1615430002 | |
| 116 | Промежуточное кольцо | Опустить в масло, смазать маслом. | Смазка Bosch 1615430019 | |
| 141 | Уплотнительное кольцо вала | Смазать маслом. | Смазка Bosch 1615430019 | |
| 160 | Демпфирующее кольцо | Смазать маслом. | Смазка Bosch 1615430019 | |
| 167 | Уплотнительное кольцо вала | Смазать маслом. | Смазка Bosch 1615430019 | |
| 860 | Муфта в сборе | Опустить шестеренку прибл. на 10 мм в масло, цилиндрическое колесо наверх. | Смазка Bosch 1615430019 | |
,
,
