Перфоратор GBH 2-20 S 230 V 0611234003
Артикул: B0611234003
👁 142 просмотров

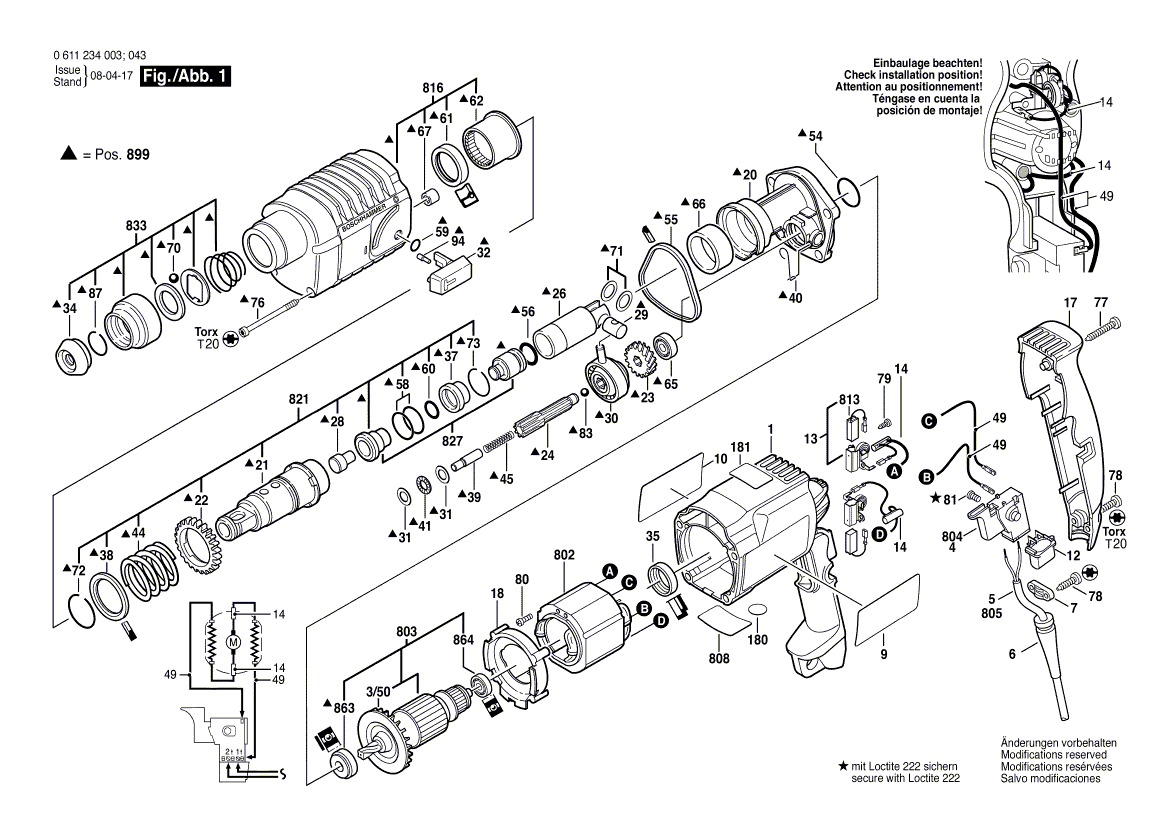

Запчасти для перфоратора Bosch GBH 2-20 S 230 V (артикульный номер: 0611234003)
Инструкции по смазке продукта
| Позиция** | Описание | Инструкции | Смазочный материал | Количество |
|---|---|---|---|---|
| . | * если подшипник не смазан | Тюбик со смазкой Bosch 1615430002 | ||
| Редуктор и полость ударного механизма | Детали смазать пластичной смазкой, остаток заправить в полость редуктора. | Тюбик со смазкой Bosch 1615430001 | 45-50 g | |
| 25 | Комплект игольчатых роликов | * Смазать пластичной смазкой. | Тюбик со смазкой Bosch 1615430002 | |
| 26 | Ударный поршень | Опустить в масло до круглого кольца. | Минеральное масло SAE 20 W (принятое в торговле) | |
| 61 | Уплотнительное кольцо вала | Заполнить полость между усами уплотнений. | Тюбик со смазкой Bosch 1615430002 | |
| 62 | Игольчатый роликоподшипник | * Смазать пластичной смазкой. | Тюбик со смазкой Bosch 1615430001 | |
| 67 | Игольчатый подшипник без внутреннего кольца | * Смазать пластичной смазкой. | Тюбик со смазкой Bosch 1615430001 | |
| 22,23,3 | Цилиндрическое колесо / шестеренка | Заполнить впадины между зубьями пластичной смазкой. | Тюбик со смазкой Bosch 1615430002 | |
| 24,64,65 | Части | Смазать пластичной смазкой. | Тюбик со смазкой Bosch 1615430020 | |
| 30,70,83 | Подшипник со стороны привода / части | Детали смазать пластичной смазкой. | Тюбик со смазкой Bosch 1615430002 | |
| 63,64,65 | Радиальный шарикоподшипник | * заполнить на 2/3 | Тюбик со смазкой Bosch 1615430020 | |
| 16,21,26,29,36,37,71 | Скользящие части | Поверхности скольжения смазать маслом, детали смазать пластичной смазкой. | Тюбик со смазкой Bosch 1615430001 | |
| 27,35,54,55,56,58,59,60 | Части / круглое кольцо | Смазать маслом / погрузить в масло. | Минеральное масло SAE 20 W (принятое в торговле) | |
