Перфоратор GBH 2 SR 230 V 0611226803
Артикул: B0611226803
👁 268 просмотров

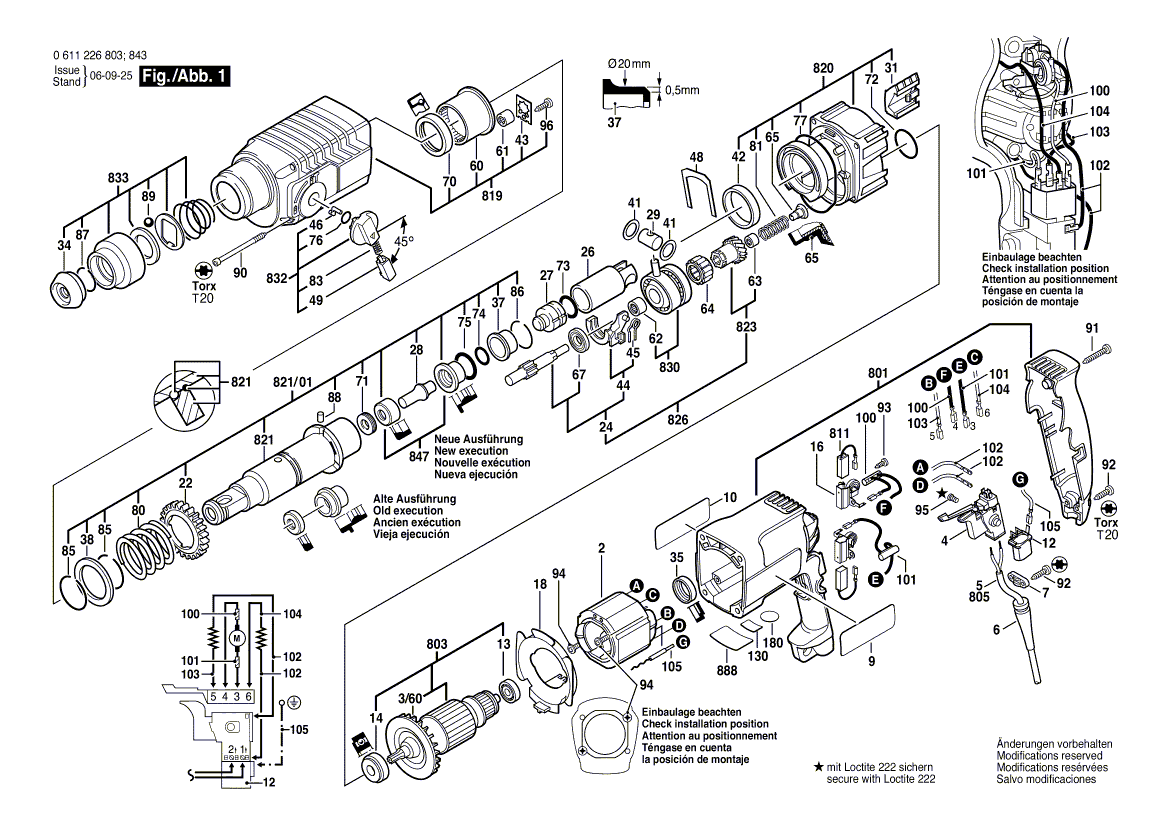

Запчасти для перфоратора Bosch GBH 2 SR 230 V (артикульный номер: 0611226803)
Инструкции по смазке продукта
| Позиция** | Описание | Инструкции | Смазочный материал | Количество |
|---|---|---|---|---|
| . | * если подшипник не смазан | Тюбик со смазкой Bosch 1615430002 | ||
| Редуктор и полость ударного механизма | Детали смазать пластичной смазкой, остаток заправить в полость редуктора. | Тюбик со смазкой Bosch 1615430001 | 25 g | |
| 22 | Цилиндрическое колесо | Заполнить впадины между зубьями пластичной смазкой. | Тюбик со смазкой Bosch 1615430002 | |
| 24 | Части / зубчатый вал | Зубья смазать пластичной смазкой. | Тюбик со смазкой Bosch 1615430002 | |
| 29 | Поршневой палец | Смазать пластичной смазкой. | Тюбик со смазкой Bosch 1615430020 | |
| 41 | Распорная шайба | Смазать пластичной смазкой. | Тюбик со смазкой Bosch 1615430020 | |
| 70 | Уплотнительное кольцо вала | Заполнить полость между усами уплотнений. | Тюбик со смазкой Bosch 1615430002 | |
| 3,23 | Части / якорь / игольчатый подшипник без внутреннего кольца | Заполнить впадины между зубьями пластичной смазкой. | Тюбик со смазкой Bosch 1615430001 | 6 g |
| 26,27 | Ударный поршень / боек | Опустить в масло до круглого кольца. | Минеральное масло SAE 20 W (принятое в торговле) | |
| 30,64 | Подшипник со стороны привода / комплект игольчатых роликов | Детали смазать пластичной смазкой. | Тюбик со смазкой Bosch 1615430002 | |
| 13,14,67 | Радиальный шарикоподшипник | * заполнить на 2/3 | Тюбик со смазкой Bosch 1615430020 | |
| 60,61,63,64,65 | Игольчатый подшипник без внутреннего кольца \ комплект роликов в сепараторе | * Детали смазать пластичной смазкой. | Тюбик со смазкой Bosch 1615430001 | |
| 19,21,26,29,36,37 | Скользящие части | Поверхности скольжения смазать. | Тюбик со смазкой Bosch 1615430001 | |
| 35,71,72,73,76,77,62,65 | Части / круглое кольцо | Смазать маслом / погрузить в масло. | Минеральное масло SAE 20 W (принятое в торговле) | |
,
,
