КАТАЛОГ BOSCH 2019 (PDF)
Перфоратор PBH 300 E 230 V 0603358760
Артикул: B0603358760
👁 141 просмотров

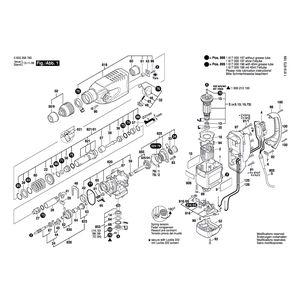

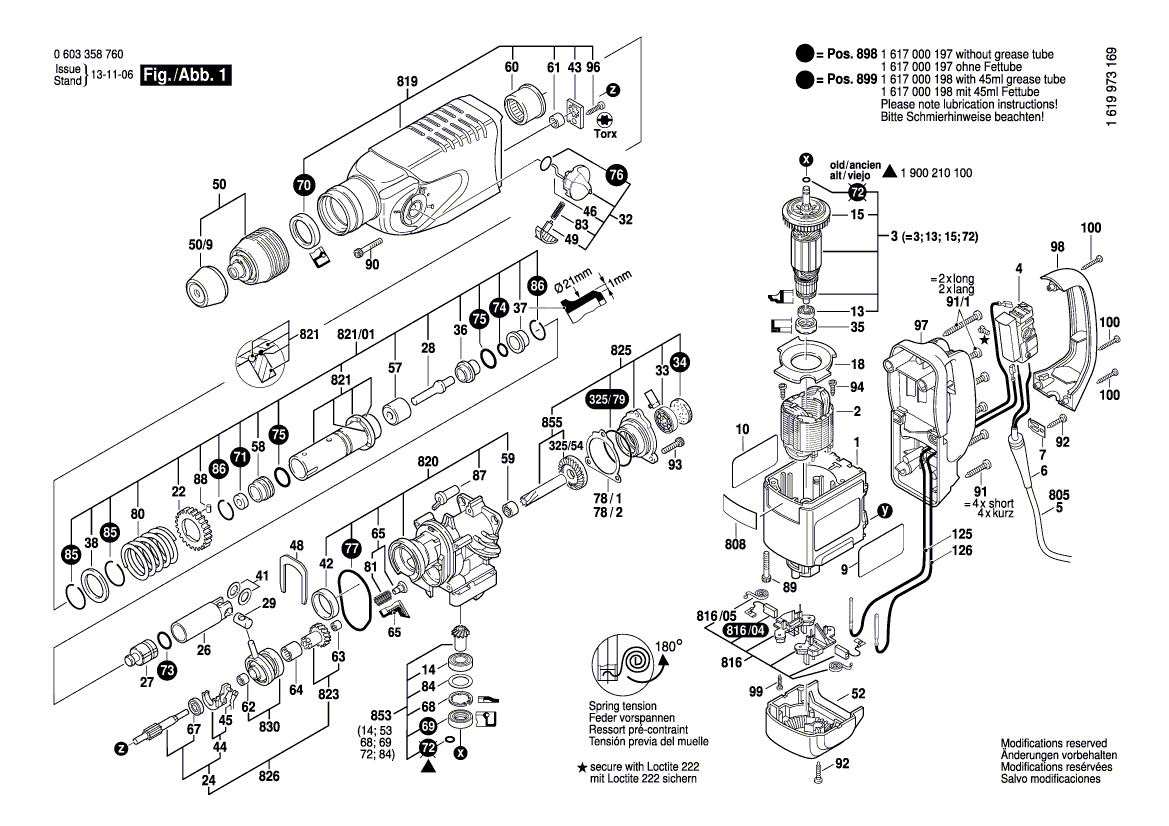

Запчасти для перфоратора Bosch PBH 300 E 230 V (артикульный номер: 0603358760)
Инструкции по смазке продукта
| Позиция** | Описание | Инструкции | Смазочный материал | Количество |
|---|---|---|---|---|
| . | * если подшипник не смазан | Тюбик со смазкой Bosch 1615430002 | ||
| Редуктор и полость ударного механизма | Детали смазать пластичной смазкой, остаток заправить в полость редуктора. | Тюбик со смазкой Bosch 1615430001 | 40 g | |
| 22 | Цилиндрическое колесо | Заполнить впадины между зубьями пластичной смазкой. | Тюбик со смазкой Bosch 1615430002 | |
| 26 | Ударный поршень | Опустить в масло до круглого кольца. | Минеральное масло SAE 20 W (принятое в торговле) | |
| 50/1,50/15,53 | Шарик / шестеренка / части | Заполнить впадины между зубьями пластичной смазкой. | Тюбик со смазкой Bosch 1615430002 | |
| 24,3 | Зубчатый вал / части | Заполнить впадины между зубьями пластичной смазкой. | Тюбик со смазкой Bosch 1615430002 | |
| 23,55 | Промежуточный вал / игольчатый подшипник без внутреннего кольца | Заполнить впадины между зубьями пластичной смазкой. | Тюбик со смазкой Bosch 1615430002 | |
| 53,54 | Шестеренка / плоское колесо | Заполнить впадины между зубьями пластичной смазкой. | Тюбик со смазкой Bosch 1615430002 | |
| 69,70 | Уплотнительное кольцо вала | Заполнить полость между усами уплотнений. | Тюбик со смазкой Bosch 1615430001 | |
| 59,60,61,62,63,64 | Игольчатый подшипник без внутреннего кольца / подшипник скольжения | * Заполнить на 2/3 / смазать пластичной смазкой. | Тюбик со смазкой Bosch 1615430001 | |
| 13,14,25,30,62,65,67 | Радиальный шарикоподшипник | * Заполнить на 2/3 / смазать пластичной смазкой. | Тюбик со смазкой Bosch 1615430020 | |
| 71,72,73,74,75,76,77,35 | Круглое кольцо / скребок | Опустить в масло, смазать маслом. | Минеральное масло SAE 20 W (принятое в торговле) | |
| 19,20,21,22,23,26,29,36,37,41,55,65 | Скользящие части / части | Поверхности скольжения смазать маслом, детали смазать пластичной смазкой. | Тюбик со смазкой Bosch 1615430001 | |
