Перфоратор PBH 200 RE 230 V 0603314703
Артикул: B0603314703
👁 265 просмотров

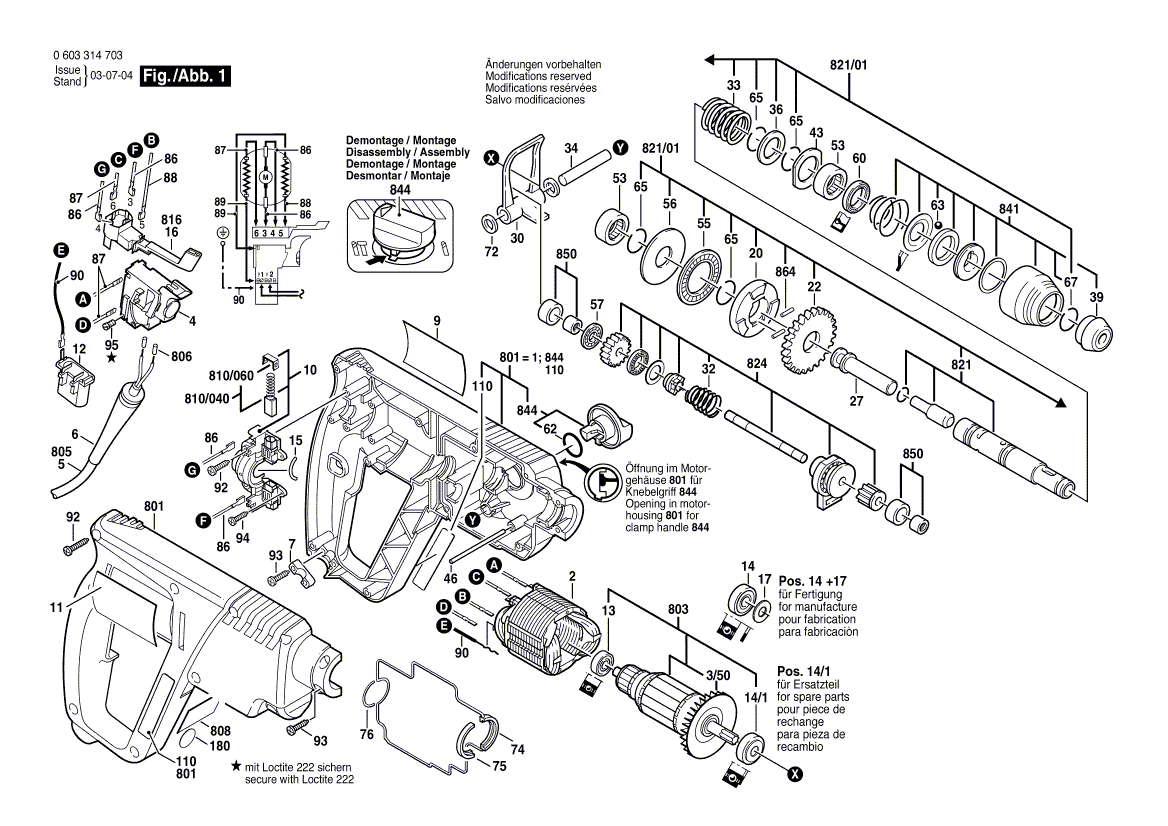

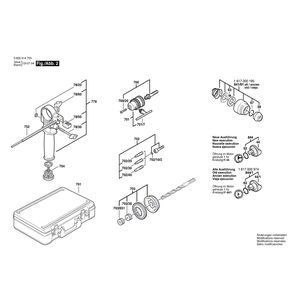

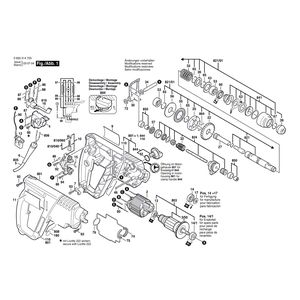

Запчасти для перфоратора Bosch PBH 200 RE 230 V (артикульный номер: 0603314703)
Инструкции по смазке продукта
| Позиция** | Описание | Инструкции | Смазочный материал | Количество |
|---|---|---|---|---|
| Редуктор и полость ударного механизма | Детали смазать пластичной смазкой, остаток заправить в полость редуктора. | Тюбик со смазкой Bosch 3605430009 | 45 g | |
| . | * если подшипник не смазан | Тюбик со смазкой Bosch 1615430002 | ||
| 22,23,3,(45),28 | Цилиндрическое колесо / шестеренка | Заполнить впадины между зубьями пластичной смазкой. | Тюбик со смазкой Bosch 1615430002 | |
| 25 | Кулачковое кольцо | Опустить в масло. | Минеральное масло SAE 20 W (принятое в торговле) | |
| 28 | Шестеренка | Опустить в масло. | Минеральное масло SAE 20 W (принятое в торговле) | |
| 58 | Упорный подшипник | * Смазать пластичной смазкой. | Тюбик со смазкой Bosch 3605430009 | |
| 60 | Уплотнительное кольцо вала | Заполнить полость между усами уплотнений. | Тюбик со смазкой Bosch 1615430002 | |
| 62 | Круглое кольцо / части | Смазать маслом / погрузить в масло. | Минеральное масло SAE 20 W (принятое в торговле) | |
| 13,14 | Радиальный шарикоподшипник | * заполнить на 2/3 | Тюбик со смазкой Bosch 1615430020 | |
| 51,53 | Игольчатый подшипник без внутреннего кольца | * Смазать пластичной смазкой. | Тюбик со смазкой Bosch 3605430009 | |
| 55,57 | Упорный роликоподшипник | * Смазать пластичной смазкой. | Тюбик со смазкой Bosch 3605430009 | |
| 20,21,24,27,30,63,64,26,48 | Скользящие части | Поверхности скольжения смазать. | Тюбик со смазкой Bosch 3605430009 | |
