Перфоратор PBH 200 RE 220 V 0603245703
Артикул: B0603245703
👁 231 просмотров

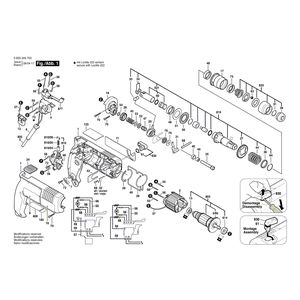

Запчасти для перфоратора Bosch PBH 200 RE 220 V (артикульный номер: 0603245703)
Инструкции по смазке продукта
| Позиция** | Описание | Инструкции | Смазочный материал | Количество |
|---|---|---|---|---|
| Редуктор и полость ударного механизма | Детали смазать пластичной смазкой, остаток заправить в полость редуктора. | Тюбик со смазкой Bosch 1615430001 | 50 g | |
| Резиновое кольцо | Смазать пластичной смазкой. | Тюбик со смазкой Bosch 1615430001 | ||
| . | * если подшипник не смазан | Тюбик со смазкой Bosch 1615430002 | ||
| 20 | Подшипник со стороны привода | Смазать пластичной смазкой. | Тюбик со смазкой Bosch 1615430001 | |
| 75 | Уплотнительное кольцо вала | Покрыть смазкой ус и наружный диаметр. | Тюбик со смазкой Bosch 1615430002 | |
| 13,14 | Радиальный шарикоподшипник | * заполнить на 2/3 | Тюбик со смазкой Bosch 1615430020 | |
| 60,61 | Круглое кольцо | Опустить в масло, смазать маслом. | Минеральное масло SAE 20 W (принятое в торговле) | |
| 50,52,78 | Упорный роликоподшипник со сферическими роликами | * Смазать пластичной смазкой. | Тюбик со смазкой Bosch 1615430020 | |
| 26,27,25,3 | Цилиндрическое колесо / шестеренка | Заполнить впадины между зубьями пластичной смазкой. | Тюбик со смазкой Bosch 1615430002 | |
| 20,21,22,26,29,36,37,45,63 | Скользящие части, втулка подшипника и направляющие части | Поверхности скольжения смазать. | Тюбик со смазкой Bosch 1615430001 | |
