КАТАЛОГ BOSCH 2019 (PDF)
Импульсный гайковерт GDS 24 230 V 0601434103
Артикул: B0601434103
👁 207 просмотров

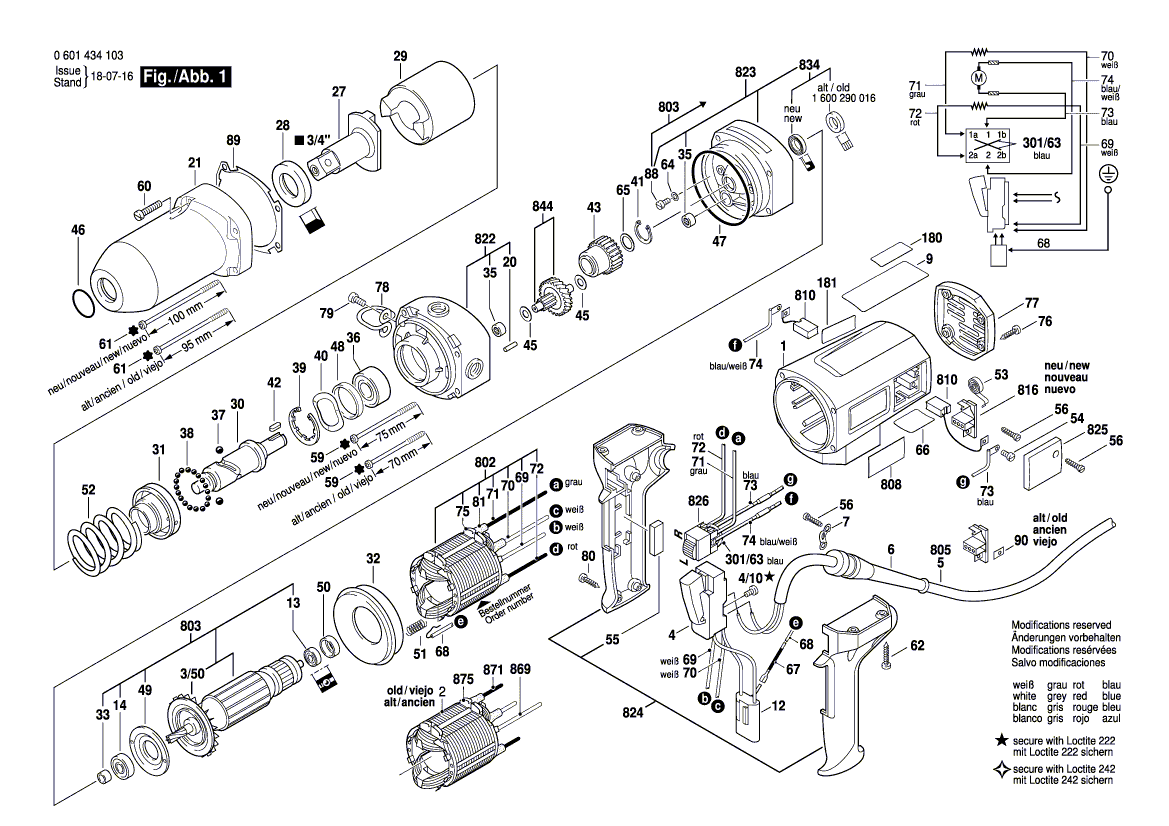

Запчасти для импульсного гайковерта Bosch GDS 24 230 V (артикульный номер: 0601434103)
Инструкции по смазке продукта
| Позиция** | Описание | Инструкции | Смазочный материал | Количество |
|---|---|---|---|---|
| 43,844(44) | Зубчатые колеса | Заполнить впадины между зубьями пластичной смазкой. | Тюбик со смазкой Bosch 1615430001 | |
| . | * если подшипник не смазан | Тюбик со смазкой Bosch 1615430020 | ||
| 22 | Корпус редуктора | Детали смазать пластичной смазкой, остаток заправить в машину. | Тюбик со смазкой Bosch 1615430001 | 90 g |
| 27 | Отверстия в полумуфтах | заполнить на 1/4 | Тюбик со смазкой Bosch 1615430001 | 5 g |
| 27 | Места для подшипников скольжения в полумуфтах | Подшипник смазать смазкой, заполнить внут. полость вокруг отверстия шпинделя. | Тюбик со смазкой Bosch 1615430001 | |
| 34 | Уплотнительное кольцо вала | Смазать пластичной смазкой. | Тюбик со смазкой Bosch 1615430001 | |
| 50 | Промежуточное кольцо | Смазать маслом. | Минеральное масло SAE 20 W (принятое в торговле) | |
| 13,14 | Радиальный шарикоподшипник | * заполнить на 2/3 | Тюбик со смазкой Bosch 1615430020 | |
| 22,23 | Отверстия под подшипники в промежуточной опоре и в корпусе редуктора | Заполнить на 1/3. | Тюбик со смазкой Bosch 1615430001 | |
| 29,30 | Внутренняя полость бойка, V-образные пазы | Заполнить | Тюбик со смазкой Bosch 1615430001 | 60 g |
| 27,28,29,31,38,52 | Части | смазать | Тюбик со смазкой Bosch 1615430001 | |
